热久久美女精品天天吊色 I 日韩午夜片 I 亚洲女av I 爽好大快深点有声小说 I 奇米色av影院在线观看 I 国产午夜剧场 I 久久久久蜜桃精品成人片 I 91极品在线 I 中文字幕一本久久综合 I 91污在线 I 久久久精品人妻一区亚美研究所 I 国产高清色高清在线观看 I 图片区小说区另类春色 I 成人试看120秒体验区 I 女同av在线 I 欧美日韩国产网站 I 香蕉久久精品视频 I 国产69精品久久久久久野外 I av日日操 I 4hu4hu四虎www最新地址884aa I 俄罗斯av在线 I 久久久国产精华 I 免费在线观看av毛片 I 在线观看免费观看视频 I 亚洲成a∨人片在线观看不卡 I 18被视频免费观看视频 I www.在线看 I 欧美搡bbbbb搡bbbbb I 91国内免费在线视频 I 偷看农村妇女牲交 I 国产精品99久久精品 I 日本亲子乱子伦xxxx50路 I 久久男人资源站

北京耐默科技人員通過大量的實驗，研制出超音速噴涂氧化鉻陶瓷涂層KN1000，KN1000干滑動摩擦磨損特性：

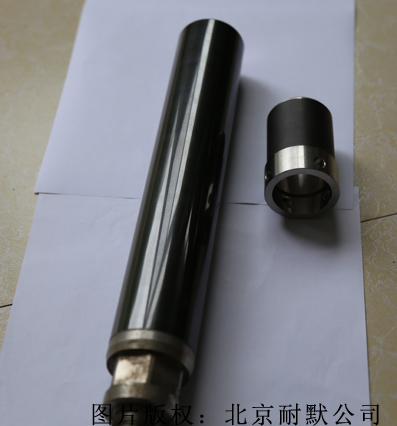

圖（1）氧化鉻陶瓷涂層用于柱塞桿表面
(1)氧化鉻涂層經200℃熱處理后其顯微硬度略微下降,之后隨著熱處理溫度的升高,涂層顯微硬度明顯增大；

(2)涂層在10N載荷下的摩擦系數隨硬度的升高而減小;而在25N載荷下,涂層硬度差異對摩擦系數的影響不大500℃以下涂層試樣的磨損失重隨著顯微硬度增大而減小,其中500℃熱處理涂層的磨損失重最小,而800℃熱處理涂層因出現了裂紋,其磨損失重反而較大.在實驗條件下,500℃熱處理涂層的綜合耐磨減摩性能較好；

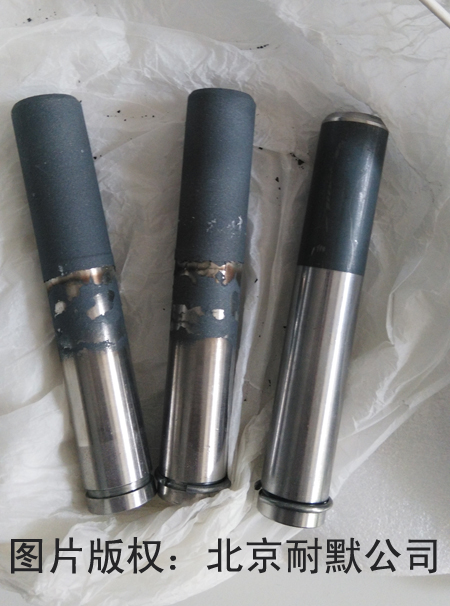

圖（2）活塞桿表面氧化鉻陶瓷涂層可以磨加工到光潔度0.2降低摩擦系數

(3)熱處理未能改變涂層的磨損機制,在10N載荷下,涂層的磨損機制均以磨粒磨損為主,并伴有輕微的剝落磨損;而在25N載荷下,涂層的磨損機制則以剝落磨損為主,并伴有磨粒磨損.減少氧化鉻涂層中的孔隙和提高涂層中弱界面的結合強度,是提高涂層耐磨性的主要途徑。
